变压器是一种静止的电气设备。它是根据电磁感应的原理，将某一等级的交流电压和电流转换成同频率的另一等级电压和电流的设备。作用：变换交流电压、交换交流电流和变换阻抗。

变压器结构　　

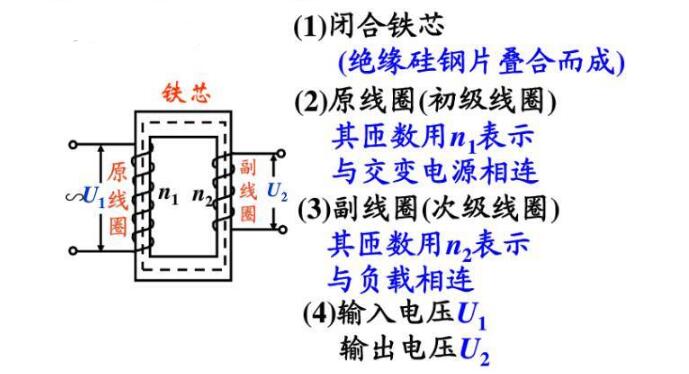

1、示意图

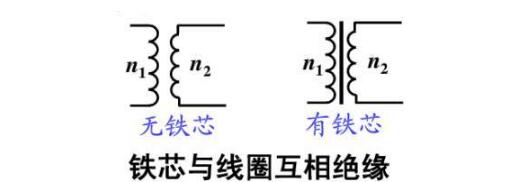

2、符号　　

一个简单的单相变压器由两块导电体组成。当其中一块导电体有一些不定量的电流 （如交流电或脉冲式的直流电） 通过，便会产生变动的磁场。根据电磁的互感原理，这变动的磁场会使第二块导电体产生电势差。假如第二块导电体是一条闭合电路的一部份，那麽该闭合电路便会产生电流。电力于是得以传送。

变压器是如何改变电压的　　

在通用的变压器中，有关的导电体是由 （多数为铜质的） 电线组成的线圈，因为线圈所产生的磁场要比一条笔直的电线大得多。　　

根据电磁感应原理，变化磁场中的线圈会产生感应电流，变压器至少有两个线圈，称作原边和副边。磁场强度与产生的感应电流大小和线圈匝数相关。　　

不考虑损耗，变压器传递的电功率是相同的，这样副边产生的电压就会依照线圈匝数的变化而变化，从而改变电压，变压器据此得名。　　

因为只有交变磁场才有电磁感应现象，直流电产生的磁场是恒定不变化的，所以变压器只能改变交流电的电压。　　

变压器为什么能改变电压的高低　　

变压器能改变电压的高低是由它的工作原理决定的。在闭合铁芯上绕有两个互相绝缘的绕组，其中接电源的叫一次绕组，输出电能接负荷的叫二次绕组。当交流电源加到一次绕组后，就有交流电流通过该绕组，在铁芯中产生交变磁通，这个交变磁通不仅穿过一次绕组，同时也穿过二次绕组。两个绕组中分别产生感应电动势E1、E2，此时，如果二次绕组与外电路负荷接通，就有电流流入负荷，即二次绕组有电能输出。E1/E2=N1/N2，I1/I2=N21/N1，变压器一、二次绕组感应电势之比等于一、二次绕组匝数之比，一、二次绕组电流之比与一、二次绕组匝数成反比，变压器正是根据电磁感应原理通过一、二次绕组匝数的改变达到改变一、二次绕组电压的高低。
