桥架呢,大家也叫它电缆桥架,其实就是专门用来托着和管理电缆、电线还有光纤的一个东西。在工厂啊、商场啊,还有各种建筑里面,都能看到它的身影,主要就是为了让那些电缆的走线看起来整整齐齐的,看着舒服,而且还特别安全。说到这可能有人就想问了,桥架一般不都是铁做的嘛,为啥还得弄个跨接地线呢?接下来就给大家好好说道说道。
一、金属桥架自身接地的局限性分析
1. 接触电阻不可控
桥架由多段拼接而成,连接处可能因油漆、氧化层、安装间隙导致接触不良,形成高电阻(即使肉眼看似紧密)。
例如:两段桥架用螺栓固定,若接触面有锈蚀,实际导电能力可能不足。
2. 动态风险
桥架长期使用后可能因震动、温差变形导致连接松动,破坏原有的电气通路。
二、跨接地线的作用
1. 强制建立低阻抗通路
通过铜编织带或镀锌扁钢跨接桥架各段,人为制造一条电阻≤0.1Ω的可靠路径,确保漏电、静电、雷击电流能迅速导入接地网。
2. 防范“断链”风险
即使某段桥架连接失效(如螺栓脱落),跨接地线仍能维持整体导电连续性,避免局部电位抬升引发触电或电火花。

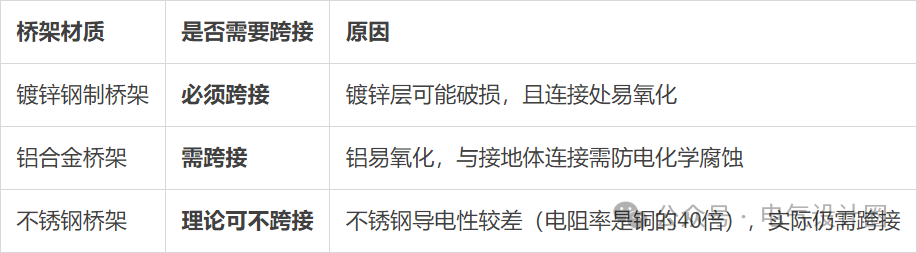

三、针对不同材质的独特处理方式
四、遵循GB 50303标准的施工规范要求
1.跨接位置
每段桥架连接处(含转弯、分支处)必须跨接。
长直线段每隔30米增设一次跨接。
2. 材料选择
优先使用铜质软连接(截面积≥4mm²),耐弯曲且导电性最优。
若用镀锌扁钢,截面积需≥25mm²,焊接后做防腐处理。
五、实际中应用
案例1:某工厂因未跨接地线,桥架连接处氧化导致接地电阻超标,设备外壳漏电时引发火灾。
案例2:数据中心采用铜编织带跨接,雷击时桥架电位被强制拉平,保护了内部光缆免受电磁脉冲损坏。
总结
跨接地线本质是“冗余安全设计”——用明确的低阻抗通路弥补金属结构连接的不可靠性。这不仅是规范要求,更是对人身和设备安全的底线保障。下次看到桥架上的铜辫子,可以理解为电气工程师在说:“别指望金属自己导电,我亲自给你焊条保命通道!
