配电屏（柜、箱）备用回路的预留设计，是保障低压配电系统灵活性、适配后期负荷增容及运维需求的关键环节，现行电气设计规范虽未对预留比例做强制数值规定，但延续了“按需预留、适配发展”的核心原则，结合《民用建筑电气设计标准》GB 51348-2019 及现行设计技术措施要求，现将备用回路的预留比例、设计执行、功能应用等实操要点梳理如下，适配当下工程设计要求。

一、备用回路设置的规范依据与比例原则

现行核心设计规范《民用建筑电气设计标准》GB 51348-2019 替代原 JGJ 16-2008《民规》，虽未明确标注 “25% 预留比例”，但在4.5.6条中明确要求：配电装置室内宜留有适当数量的备用位置。0.4kV的配电装置，尚应留有适当数量的备用回路。7.1.4条要求：各级低压配电箱（柜）宜根据未来发展预留备用回路。

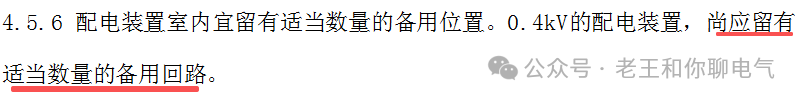

《民标》4.5.6条：

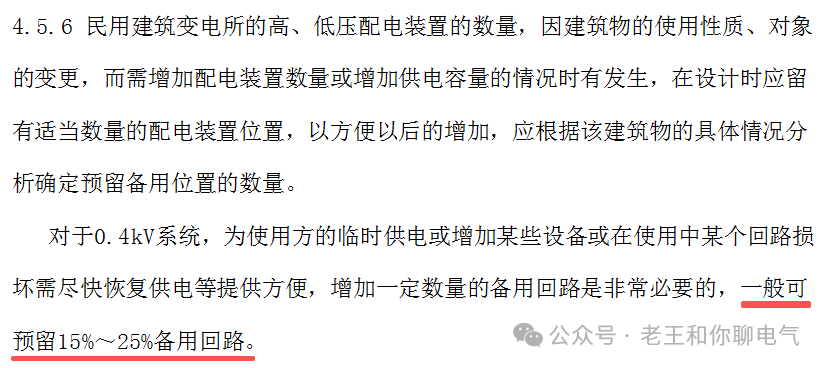

《民标》4.5.6条条文说明：

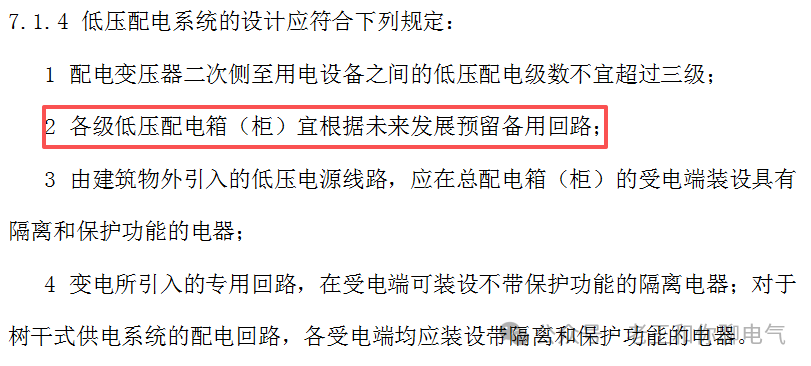

《民标》7.1.4条：

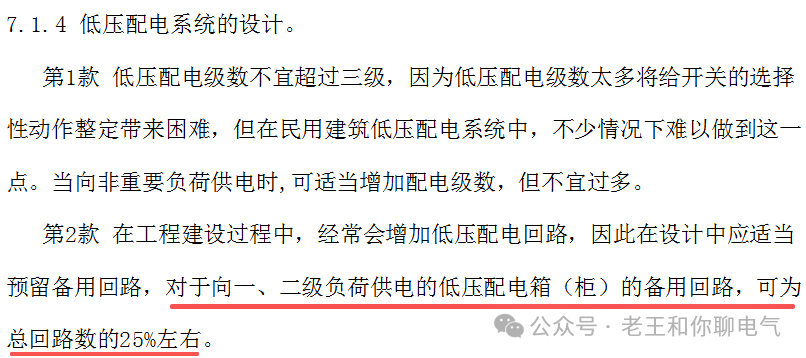

《民标》7.1.4条条文说明：

结合现行《民用建筑电气设计技术措施》及工程设计行业通用做法，备用回路预留比例仍以总回路数的 25% 为基准参考，该比例经多年工程验证，能兼顾灵活性与经济性，适配大多数民用建筑的配电需求；同时可根据工程类型、负荷重要性做动态调整：

一、二级重要负荷供电回路：如消防、应急照明、重要设备配电屏（柜、箱），备用回路比例宜不低于 25%，且需单独预留对应规格回路，保障重要负荷供电的可维护性；

三级非重要负荷供电回路：如普通照明、一般插座配电箱，可结合项目远期规划，在 25% 基准上适当下调，但不宜低于 10%，避免后期增容无预留空间；

大型商业、综合体等负荷多变项目：备用回路比例可提高至 30%，并预留额外的柜体安装位置，适配后期业态调整的配电需求。

二、备用回路设计实操

备用回路并非 “统一规格预留”，需按原出线回路的电流规格分类预留，避免大规格回路预留过多造成浪费，小规格回路预留不足无法使用，执行原则为“按规格分类统计总回路数，各规格分别按 25% 比例预留，四舍五入取整，大规格主回路可按需免预留”。

实操计算示例

某楼层配电箱出线回路配置：1 路 250A（主供大型设备）、2 路 100A（供动力配电箱）、5 路 63A（供普通照明 / 插座回路）

250A 大规格主回路：为专属设备供电，后期无增容同规格回路需求，免预留；

100A 回路：总回路数 2 路，2×25%=0.5，四舍五入预留 1 路 100A 备用回路；

63A 回路：总回路数 5 路，5×25%=1.25，四舍五入预留 1 路 63A 备用回路；

最终预留：1 路 100A+1 路 63A，与原回路规格一一匹配，单独标注 “备用回路”。

设计附加要求

备用回路需完成全套配线与开关配置，开关额定电流、脱扣特性与同规格使用回路一致，不得仅预留空位无配线，保障运维时可直接投用；

配电柜 、屏的备用回路需预留独立的安装位置和接线端子，与使用回路分开排布，便于识别和操作；

配电箱备用回路的开关宜选用与主回路同品牌、同型号产品，保证配电系统的一致性和兼容性。

三、备用回路的双重价值

预留备用回路并非 “冗余设计”，而是从运维效率、系统稳定性、远期拓展三个维度保障配电系统的可靠运行，是工程设计中 “实用性” 原则的具体体现，核心功能如下：

1.应急运维，减少停电时间

当运行中路的保护开关、配线出现故障或损坏时，可将故障回路的负载临时转接至同规格备用回路，实现快速恢复供电，再择机对故障部位进行维修，避免因单回路故障导致长时间停电，尤其适用于商业、办公、医疗等对停电敏感的场所。

2.调节三相平衡，保障系统稳定

民用建筑配电箱多包含大量单相出线回路，运行过程中易因负荷变化出现三相电流不平衡问题，此时可将负载较大相的回路，调整至负载较小相的备用回路上，通过灵活调配实现三相负荷平衡，降低线路损耗，避免因三相不平衡导致的开关跳闸、设备损坏等问题。

3.适配后期增容，提升配电灵活性

项目竣工后，业主可能因功能调整增加用电设备（如办公区增容办公设备、商业铺位调整业态），备用回路可直接作为新增设备的供电回路，实现临时或永久接电，无需重新开孔、配线、加装开关，大幅降低后期改造的施工难度和成本，同时避免对原有配电系统造成破坏。

4.支持回路调整，优化配电布局

后期运维中若需对原有出线回路进行重新组合、区域调配（如楼层功能分区调整），备用回路可作为过渡回路，配合完成回路的拆分、合并与转接，让配电布局的优化调整更顺畅，无需暂停整体供电。

四、新规范下设计注意事项

预留与配电级数相协调：遵循《民用建筑电气设计标准》GB 51348-2019 中低压配电级数不宜超过三级的要求，备用回路预留仅针对各级配电屏（柜、箱）自身，不得因预留备用回路增加配电级数，避免影响开关选择性动作整定；

消防专用回路单独预留：消防配电屏（柜、箱）的备用回路需为消防专用，不得与普通负荷备用回路混用，且开关需选用消防专用型，满足消防供电的耐火、阻燃要求；

标注清晰，便于运维：在配电屏（柜、箱）的系统图、平面图及柜体标识上，需对备用回路做明显标注，注明 “备用回路 + 额定电流”（如 “备用 - 100A”），同时在设计说明中明确备用回路的预留原则和规格，为后期施工、运维、增容提供依据；

结合智能化设计：大型建筑、智能化园区的配电屏（柜），备用回路可配套预留智能监测接口，便于后期接入电力监控系统，实现对备用回路的状态监测和远程控制。

总结

配电屏（柜、箱）备用回路的设计，核心是“以新规范为原则，以工程实际为导向，按规格精准预留”。现行规范虽未强制固定比例，但 25% 的行业通用比例仍具实操价值，设计中需结合负荷重要性、项目远期规划灵活调整，同时保证备用回路的规格匹配、配线完整、标注清晰。
